Le Frettage (Dual Laminate) : L'Alliance parfaite du Plastique et du Composite
Le Frettage, ou Dual Laminate en langage international, est la technologie reine de la chaudronnerie plastique. Elle consiste à marier physiquement deux matériaux aux propriétés opposées pour créer une structure hybride sans équivalent.

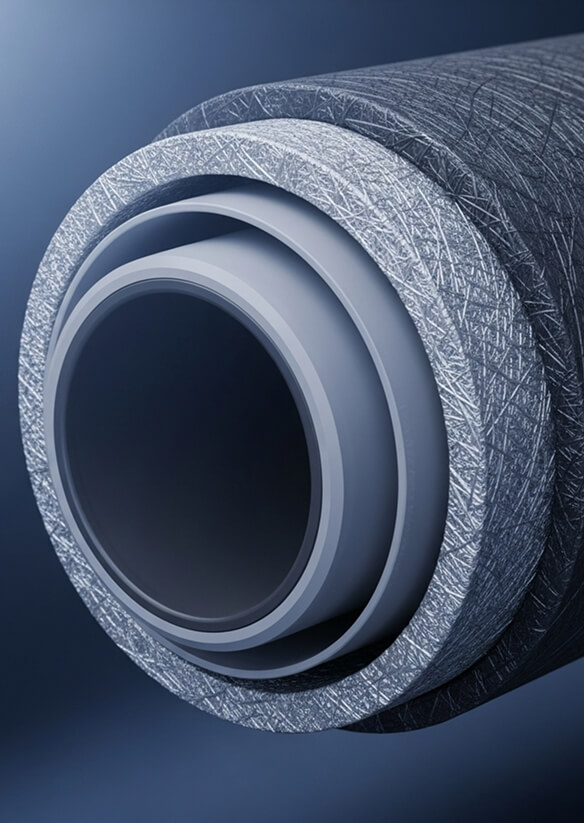

Le Cœur (Liner)
Un thermoplastique (PVC, PPH, PVDF) assure l'étanchéité et l'inertie chimique absolue.
L'Armure (Frette)
Une coque en composite (Fibre de verre + Résine) enveloppe le liner pour lui donner une résistance mécanique exceptionnelle.
Pourquoi passer au Frettage (Dual Laminate) ?
thermoplastique simple (massif) atteint vite ses limites.
Les 5 avantages stratégiques
Tenue en Pression et Température
Le frettage permet d'utiliser des thermoplastiques jusqu'à PN 25 bars et des températures allant jusqu'à 140°C (avec PVDF), ce qui est impossible avec un tube plastique nu.
Résistance au Vide
La coque composite empêche le liner de s'écraser (implosion) en cas de dépression ou d'aspiration, un risque majeur pour les grosses colonnes de lavage ou les tuyauteries d'aspiration.
Sécurité Totale
En cas de choc externe, le composite protège le liner. C'est la technologie privilégiée pour les fluides létaux ou très coûteux (Chimie fine, Nucléaire).
Durée de vie
Le SVR recouvrant le thermoplastique permet d’allonger considérablement sa durée de vie, notamment en extérieur, il protége le plastique des UV et des variations de conditions climatiques
Alternative aux Métaux Nobles
Pour résister à l'acide chlorhydrique chaud ou au Chlore gaz, la seule alternative métallique est souvent le Titane ou l'Hastelloy (prix très élevé). Le Dual Laminate offre la même résistance pour un coût bien inférieur et une maintenance nulle.
Nos Combinaisons de Matériaux (Liner + Frette)
PVC Fretté (PVC/SVR)
L'économique robuste
Le profil : Idéal pour l'eau, les acides dilués et la
sécurité incendie.
Performance : Jusqu'à 70°C et 16 bars.
Applications : Réseaux incendie en tunnel, traitement de l'eau, refoulement station d'épuration.
PPH Fretté (PP/SVR)
Le standard industriel chaud
Le profil : Excellente tenue aux bases, sels et acides jusqu'à 95°C.
Performance : Jusqu'à 95°C et 25 bars.
Applications : Décapage de l'acier (bains chauds), engrais liquides, boucles d'eau thermale salée.
PVDF Fretté (PVDF/SVR)
L'élite de la chimie
Le profil : Résistance universelle aux acides concentrés, oxydants (Javel, Chlore) et solvants.
Performance : Jusqu'à 140°C et 25 bars.
Applications : Acide sulfurique fumant, Chlore gaz, Nucléaire, Pharmacie (Eau ultra-pure).
Vous avez un process critique (Pression & corrosion) ?
Un Processus de Fabrication de Haute Technicité
Préparation du Liner
Le tube ou la cuve thermoplastique subit une préparation de surface rigoureuse : le plastique est chauffé puis entoilé avec un tissu spécifique, permettant l’accroche de la résine et des tissus.
Stratification
Nous appliquons des fibres de verre continues imprégnées de résine (Polyester, Vinylester) autour du liner, soit directement à la main (au contact) soit avec une tension contrôlée par machine (enroulement filamentaire).
Contrôles
Chaque pièce subit des tests stricts (Spark Test pour l'intégrité du liner, test de pression hydraulique à 1,5 fois la pression de service).
Quand le Frettage est indispensable
Chimie Lourde
Transport d'acide phosphorique chaud, colonnes d'absorption HCl, stockage de Javel concentrée.
Nucléaire
Tuyauteries d'effluents radioactifs et réseaux incendie sismiques (le composite absorbe mieux les vibrations que le métal).
Métallurgie
Lignes de décapage d'acier, traitement de surfaces.
Pharmacie
Boucles d'eau PPI (Pour Préparation Injectable) à haute température pour la désinfection.
Plastique Massif vs Fretté
| Propriété | Thermoplastique Massif (Standard) | Dual Laminate (Fretté) | Gain Client |
|---|---|---|---|
| Pression Max | ~10 bars (à 20°C) | 25 bars | Sécurité et débit |
| Tenue T° | Chute rapide de la résistance | Maintien des propriétés | Process plus chauds |
| Dilatation | Importante (serpentage) | Faible (proche acier) | Moins de supports |
| Supportage | Supports rapprochés | Grandes portées | Installation simplifiée |
| Résistance | Faible (risque écrasement) | Totale | Sécurité aspiration |
